Dalam bidang sistem kelistrikan, rangkaian kabel memainkan peran penting, terutama dalam aplikasi arus tinggi. Sebagai pemasok wiring harness, saya telah menyaksikan secara langsung tantangan dan solusi yang terkait dengan penanganan skenario arus tinggi. Di blog ini, saya akan mempelajari bagaimana rangkaian kabel dirancang, dibangun, dan dioptimalkan untuk mengelola aplikasi arus tinggi secara efektif.
Memahami Aplikasi Tinggi - Saat Ini
Aplikasi arus tinggi adalah aplikasi di mana sejumlah besar arus listrik mengalir melalui kabel. Aplikasi ini umum terjadi di berbagai industri, termasuk otomotif, mesin industri, dan distribusi tenaga listrik. Di sektor otomotif misalnya, komponen seperti motor starter, alternator, dan sistem audio berdaya tinggi memerlukan kabel berarus tinggi. Mesin industri mungkin menggunakan sirkuit arus tinggi untuk motor, pemanas, dan peralatan las.
Tantangan utama dengan aplikasi arus tinggi adalah pembangkitan panas. Menurut hukum Joule, (P = I^{2}R), dengan (P) adalah daya yang hilang sebagai panas, (I) adalah arus, dan (R) adalah hambatan. Ketika arus meningkat, panas yang dihasilkan juga meningkat secara eksponensial. Panas ini dapat merusak isolasi kabel, menyebabkan korsleting, kegagalan listrik, dan bahkan kebakaran.
Pertimbangan Desain untuk Rangkaian Kabel Arus Tinggi
Pemilihan Kawat
Langkah pertama dalam merancang rangkaian kabel untuk aplikasi arus tinggi adalah memilih kabel yang sesuai. Pengukur kawat adalah faktor penting. Kabel yang lebih tebal memiliki resistansi yang lebih rendah, yang berarti kabel tersebut dapat mengalirkan lebih banyak arus tanpa terlalu panas. Misalnya, kawat berukuran 4 meter dapat menangani arus yang jauh lebih tinggi dibandingkan dengan kawat berukuran 16 meter.
Bahan kawat juga penting. Tembaga adalah pilihan populer karena konduktivitas listriknya yang tinggi dan biaya yang relatif rendah. Aluminium adalah pilihan lain, tetapi ketahanannya lebih tinggi dibandingkan tembaga. Namun, aluminium lebih ringan, sehingga dapat menjadi keunggulan dalam aplikasi yang mengutamakan bobot, seperti pada kendaraan luar angkasa atau kendaraan listrik.
Isolasi
Isolasi sangat penting untuk mencegah korsleting dan melindungi kabel dari faktor lingkungan. Untuk aplikasi arus tinggi, insulasi harus mampu menahan suhu tinggi. Bahan seperti polietilen ikatan silang (XLPE) dan polivinil klorida (PVC) biasanya digunakan. XLPE memiliki sifat termal yang sangat baik dan dapat menangani suhu yang lebih tinggi dibandingkan dengan PVC.
Pemilihan Konektor
Konektor adalah titik di mana kabel-kabel pada rangkaian kabel disatukan atau dihubungkan ke komponen lain. Dalam aplikasi arus tinggi, konektor harus mampu menangani arus tanpa terlalu panas. Mereka harus memiliki resistansi kontak yang rendah untuk meminimalkan kehilangan daya dan timbulnya panas. Konektor berkualitas tinggi terbuat dari bahan seperti tembaga atau kuningan dan dirancang untuk memberikan sambungan yang aman dan andal.
Konstruksi Rangkaian Kabel Arus Tinggi
bundling
Rangkaian kabel dibuat dengan menggabungkan beberapa kabel menjadi satu. Hal ini tidak hanya mempermudah pemasangan tetapi juga membantu melindungi kabel dari kerusakan. Saat menggabungkan kabel untuk aplikasi arus tinggi, penting untuk memisahkan kabel arus tinggi dari kabel arus rendah. Hal ini karena kabel berarus tinggi dapat menimbulkan interferensi elektromagnetik (EMI), yang dapat mempengaruhi kinerja rangkaian berarus rendah.
Perisai
Untuk mengurangi EMI, pelindung dapat ditambahkan ke rangkaian kabel. Pelindung adalah lapisan konduktif yang mengelilingi kabel dan membantu memblokir medan elektromagnetik. Pelindung sangat penting dalam aplikasi dimana terdapat komponen elektronik yang sensitif, seperti pada elektronik otomotif atau sistem kontrol industri.
Pengujian dan Jaminan Kualitas
Sebelum rangkaian kabel dikirimkan ke pelanggan, rangkaian kabel tersebut harus menjalani pengujian yang ketat untuk memastikan kinerja dan keandalannya. Untuk aplikasi arus tinggi, pengujian berikut biasanya dilakukan:
Saat Ini - Uji Daya Dukung
Tes ini mengukur arus maksimum yang dapat dialirkan rangkaian kabel tanpa terlalu panas. Rangkaian kabel dihubungkan ke sumber listrik, dan arus dinaikkan secara bertahap hingga suhu kabel mencapai batas yang ditentukan.
Uji Resistansi Isolasi
Tes ini mengukur resistansi isolasi antar kabel. Resistansi isolasi yang tinggi menunjukkan bahwa isolasi dalam kondisi baik dan dapat mencegah terjadinya korsleting.
Uji Kontinuitas
Tes ini memeriksa apakah ada jalur listrik kontinu melalui rangkaian kabel. Ini memastikan bahwa semua kabel tersambung dengan benar dan tidak ada putusnya sirkuit.
Contoh Dunia Nyata
Dalam industri otomotif, rangkaian kabel arus tinggi digunakan dalam berbagai aplikasi. Misalnya,Kabel Sakelar Pembunuh Mobil Balapmemerlukan rangkaian kabel arus tinggi untuk memastikan bahwa tombol pemutus dapat memutus aliran listrik dengan cepat dan aman jika terjadi keadaan darurat. ItuKit Pengkabelan Klakson Mobiljuga memerlukan rangkaian kabel berarus tinggi untuk memberikan daya yang cukup ke klakson agar menghasilkan suara yang nyaring dan jernih.

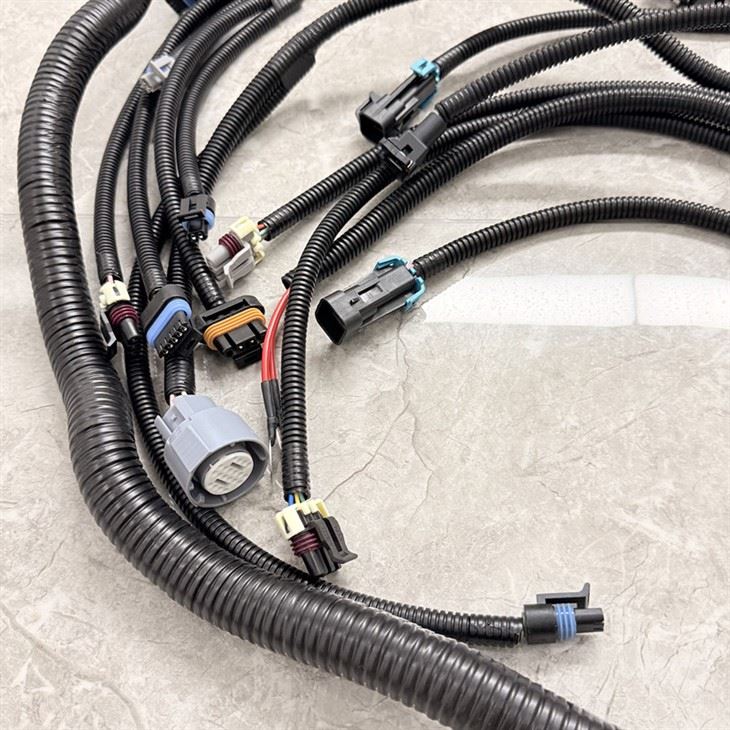

Dalam aplikasi industri,Harness Kawat Mesin DBC 4L60Edirancang untuk menangani kebutuhan mesin saat ini yang tinggi. Ini memastikan bahwa komponen mesin menerima daya yang diperlukan untuk pengoperasian yang benar.
Kesimpulan
Menangani aplikasi arus tinggi dengan rangkaian kabel memerlukan desain, konstruksi, dan pengujian yang cermat. Sebagai pemasok wiring harness, kami berkomitmen untuk menyediakan produk berkualitas tinggi yang memenuhi kebutuhan spesifik pelanggan kami. Baik untuk aplikasi otomotif, industri, atau lainnya, rangkaian kabel kami dirancang untuk menangani skenario arus tinggi dengan aman dan efisien.
Jika Anda membutuhkan rangkaian kabel untuk aplikasi arus tinggi, kami mengundang Anda untuk menghubungi kami untuk diskusi terperinci. Tim ahli kami dapat membantu Anda memilih rangkaian kabel yang tepat untuk kebutuhan spesifik Anda dan memberi Anda penawaran harga yang kompetitif.
Referensi
- Grob, Bernard. "Elektronik Dasar." McGraw - Pendidikan Bukit, 2007.
- Neudeck, Gerald W. "Transistor Persimpangan Bipolar." Addison - Wesley, 1989.
- Horowitz, Paul, dan Winfield Hill. "Seni Elektronika." Pers Universitas Cambridge, 2015.
